VFP變頻電源

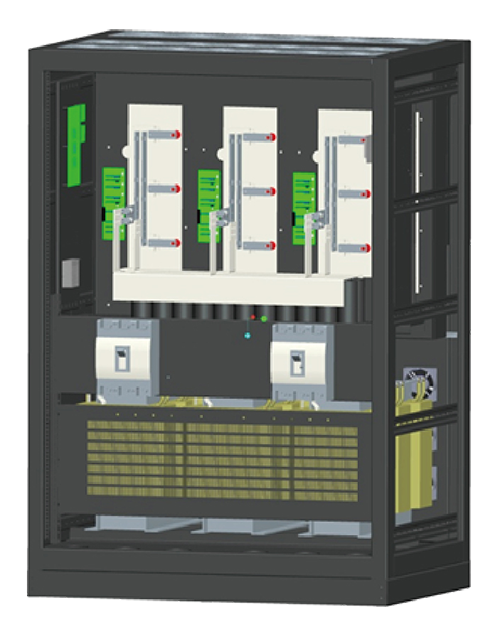

VFP變頻電源是迅昌公司采用ARM新一代32位處理器為核心，IGBT為執行元件，隔離變壓器進行電壓轉換設計而成。
　　
VFP變頻電源采用AC-DC-AC（交流-直流-交流）的方式通過SPWM（正弦波脈寬調制）變換將輸入電源轉換成世界任何電源，以滿足不同電壓、不同頻率的需要a

產品特點
技術參數
規格型號
應用場合

采用ARM-32位微處理器控制，可靠、穩定、智能化程度高
動態響應及穩定速度快
三相矢量控制，三相電壓自動平衡
穩壓精度高
頻率穩定高
采用7英寸觸摸屏顯示與控制，界面美觀，參數顯示多元
VF工作曲線，專為電機測試設計，具有變頻器的軟起功能，同時擁有變頻電源的純正弦波
RS485通訊接口，標準的MODBUS-RTU協議，可選TCP/IP接口，通過手機APP遠程查看和控制

可選功能

程控變頻電源RS485接口,具有PC或PLC監控接口，具有標準的RS485接口（可轉換為RS232/CAN/RJ45），滿足MODBUS-RTU協議，方便遠程監控?？梢栽O(shè)置工況組別，存儲幾組電壓、頻率、工作時間等；
軍用中頻電源的DC28V接口,具有DC28V直流輸入接口和控制開關，并且可以將DC28V電源嵌入機柜內部，形成整體，方便、美觀、合理；
輸入諧波電流抑制元件,可選12脈波整流、18脈波整流以及3-21次諧波濾波器，降低變頻電源的輸入諧波電流，提高功率因數，避免變頻電源對網內其他設備的干擾；
船用岸電電源防護等級,可選戶外IP65防護等級外殼，直接戶外使用，是船用岸電電源；也可選擇集裝箱式電源房，將電源置于集裝箱內，箱內可安裝環境溫度控制設備，隔熱層等；
寬范圍輸入功能,可選電壓輸入范圍±50%，頻率輸入25Hz-100Hz，特別適合小火力或小水力發電場合。輸出能夠穩頻穩壓。

輸入?yún)?shù)

參數名稱	指標	備注
額定電壓	三相380V/400V（可定制任何電壓）單相220V/230V（可定制任何電壓）	三相三線（L1，L2，L3）+地線(PE) 單相兩線（L,N)+地線(PE）
輸入范圍	±15%（可定制其它范圍）
輸入頻率	40-70HZ

輸出參數

參數名稱	指標	備注
調制方式	IGBT/SPWM正弦波脈寬調制方式
輸出電壓	三相0-520V可調，單相0-300V可調（可定制更高電壓）
輸出電壓穩定度（平均值）	±1%（可定制更高精度）
反應時間	2mS（針對輸入電壓）
電壓波形失真THD	< 2%（線性負載）
輸出頻率	41Hz-73Hz可調，50/60/400Hz固定（可選100Hz/200Hz，可定做5-1000Hz）
頻率穩定度	< 0.1%
相位偏移	負載三相平衡或空載時≤±1°；100%三相不平衡：≤±4°
三相不平衡度	三相電壓自動平衡
隔離變壓器	△/Y

控制參數

參數名稱	指標	備注
主控元件	主要測量控制芯片采用ARM32位處理器，逆變?cè)捎肐GBT
載波頻率	4K;8K;12K;16K可選
控制電壓電流采集方式	有效值
控制方式	電壓閉環控制或電流閉環控制或VF曲線控制
接口	RS485，MODBUS-RTU協議	可選TCP/IP，GPRS

顯示參數

參數名稱	指標	備注
顯示介質	7英寸觸摸屏或192*64（LCD）
顯示額定參數	輸入三相電壓、頻率；輸出三相線電壓、頻率；輸出線電壓平均值；輸出功率因數；輸出三相電流；輸出有功功率、視在功率
顯示告警內容	熔絲斷、IGBT溫度高、變壓器溫度高、IGBT故障、過載、輸入欠壓等
額定參數顯示精度	1.0級
電壓參數分辨率	0.1V	可定制更高分辨率
電流參數分辨率	0.1A	可定制更高分辨率

保護參數

參數名稱	指標	備注
保護種類	輸入無熔絲開關，輸出無熔絲開關，電子電路快速偵測過電流，過電壓，過載，過高溫，短路并自動跳脫保護及告警
保護方式	切斷輸出

物理參數

參數名稱	指標	備注
散熱方式	自然冷卻或強制風冷
防護等級	戶內IP20；戶外IP33或更高等級

型號命名

三相型號規格

型號	容量(kVA)	輸出電流 (A)		外形尺寸 W×D×H(mm)
		高壓檔	低壓檔
VFP13-003 /VFP33-003	3	4.2	8.4	350×650×670 (帶輪子)

VFP13-006 /VFP33-006	6	8.4	16.8

VFP13-010/VFP33-010	10	15	30

VFP13-015/VFP33-015	15	23	46	460×700×1170 (帶輪子)

VFP13-020 /VFP33-020	20	30	60

VFP33-030	30	45	90
VFP33-045	45	68	136	780×650×1450
VFP33-060	60	91	182
VFP33-075	75	114	228	950×700×1600
VFP33-090	90	137	274
VFP33-120	120	183	366
VFP33-150	150	228	456	1200×750×1800
VFP33-200	200	304	608
VFP33-250	250	380	760	1400×800×2000
VFP33-300	300	456	912
VFP33-350	350	532	1064	1500×1050×2200
VFP33-400	400	608	1216
VFP33-500	500	760	1520	2400×1200×2200
VFP33-600	600	912	1824
VFP33-800	800	1216	2432	1500×1050×2200兩柜
VFP33-1000	1000	1520	3040	1500×1050×2200三柜
VFP33-1200	1200	1823	3646

注：1、90kVA及以下設有高低壓切換開關，90kVA以上高壓檔和低壓檔訂貨時任選一檔；2、表中的電流是在線電壓380V時計算，實際使用要根據所選設備的最高電壓計算電流；3、并機系列根據需要可選輸入輸出開關柜。

單相相型號規格

型號	容量 (kVA)	輸出電流 (A)		外形尺寸 W×D×H(mm)
型號	容量 (kVA)	高壓檔	低壓檔	外形尺寸 W×D×H(mm)
VFP11--500W	0.5	4.2	2.1	425×436×173 （機架式）
VFP11-001	1	4.2	8.4	425×436×173 （機架式）
VFP11-002	2	8.5	17	350×650×670 (帶輪子）
VFP11-003	3	13	26
VFP11-005	5	21	42
VFP11-010 /VFP31-010	10	42	84
VFP11-015 /VFP31-015	15	63	126	460×700×1170 (帶輪子）
VFP11-020/VFP31-020	20	84	168
VFP11-030 /VFP31-030	30	126	252
VFP11-045 /VFP31-045	45	189	378	780×650×1450
VFP31-060	60	252	504	780×650×1450
VFP31-075	75	315	630	950×700×1600
VFP31-090	90	378	756	950×700×1600
VFP31-120	120	504	1008	1200×750×1800
VFP31-150	150	630	1260	1200×750×1800
VFP31-200	200	840	1680	1400×800×2000
VFP31-300	300	1350	2700	1400×800×2000

注：1、90kVA及以下設有高低壓切換開關，90kVA以上高壓檔和低壓檔訂貨時任選一檔； 2、表中的電流是在電壓220V時計算，實際使用要根據所選設備的最高電壓計算電流。

說明：產品不斷升級中，更新可能滯后，該技術資料僅供參考。

出口設備的測試；進口設備的頻率轉換；船用穩頻穩壓；實驗室的能耗環境測試；需要改變頻率、穩定頻率、穩定電壓的場所……
