指標

                                 備注

額定電壓

三相380V/400V（可定制任何電壓）
單相220V/230V（可定制任何電壓）

三相三線（L1，L2，L3）+地線(PE)
單相兩線（L,N)+地線(PE）
可選兩路電源同時輸入模塊，輸入兩路電源任意切換，可保證無間斷輸出

正常工作輸入范圍

±20%

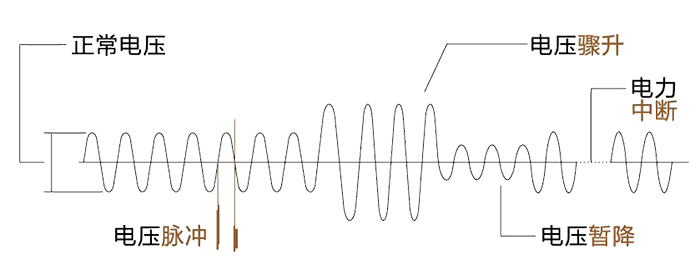

短時跌落范圍

輸入可完全中斷2個周波，可保證正常輸出

可選延長跌落時間

輸入缺相

在輸入缺相的情況下，可保證正常輸出，當輸入的另外兩相供電功率足夠大時可長期連續工作

輸入頻率

40-70HZ

隔離變壓器

△/Y

雙電源輸入功能

ATS雙電源輸入功能，具備油機啟動接口

選項，非標配

效率

>80%

                                   指標

                                 備注

輸出中心電壓

三相380V/400V（±7%可設定）
單相220V/230V（±7%可設定）

三相四線（L1，L2，L3,N）+地線(PE)
單相兩線（L,N)+地線(PE）

輸出電壓精度

<±2%

輸出電壓諧波THDv

<3%

三相平衡度

三相電壓自動平衡

負載性質

任意負載

過載能力

120%10分鐘 150%1分鐘

旁路功能

手動旁路

                                   指標

                                 備注

主控元件

主要測量控制芯片采用ARM32位處理器，逆變執行元件采用IGBT模塊

控制采樣速率

＞8K/S

響應補償速度

<2ms

針對輸入電壓波動

控制方式

電壓閉環控制

接口

RS485，MODBUS-RTU協議

可選TCP/IP，GPRS

                                   指標

                                 備注

顯示介質

7英寸觸摸屏

顯示額定參數

輸入電壓、輸出電壓、輸出電流、頻率、功率、負載率、功率因數等

顯示告警內容

熔絲斷、輸出過壓、輸出欠壓、輸出過載、缺相、浪涌保護模塊失效、IGBT模塊故障、溫度過高

額定參數顯示精度

1.0級

電壓參數分辨率

0.1V

可定制更高分辨率

電流參數分辨率

0.1A

可定制更高分辨率

                                   指標

                                 備注

保護種類

熔絲斷、輸出過壓、輸出欠壓、輸出過載、缺相、浪涌保護模塊失效、IGBT模塊故障、溫度過高

保護方式

切斷輸出

                                   指標

                                 備注

散熱方式

溫控強制風冷

防護等級

戶內IP20；戶外IP33或更高等級
